Wat is een haakse versnellingsbak?
Een haakse versnellingsbak is een haakse versnellingsbak. De uitgaande en ingaande assen in een haakse-versnellingsbak kruisen elkaar in een hoek van 90 graden. Bij rotatie zorgt deze opstelling ervoor dat koppel van de ene as naar een loodrechte as wordt overgebracht.

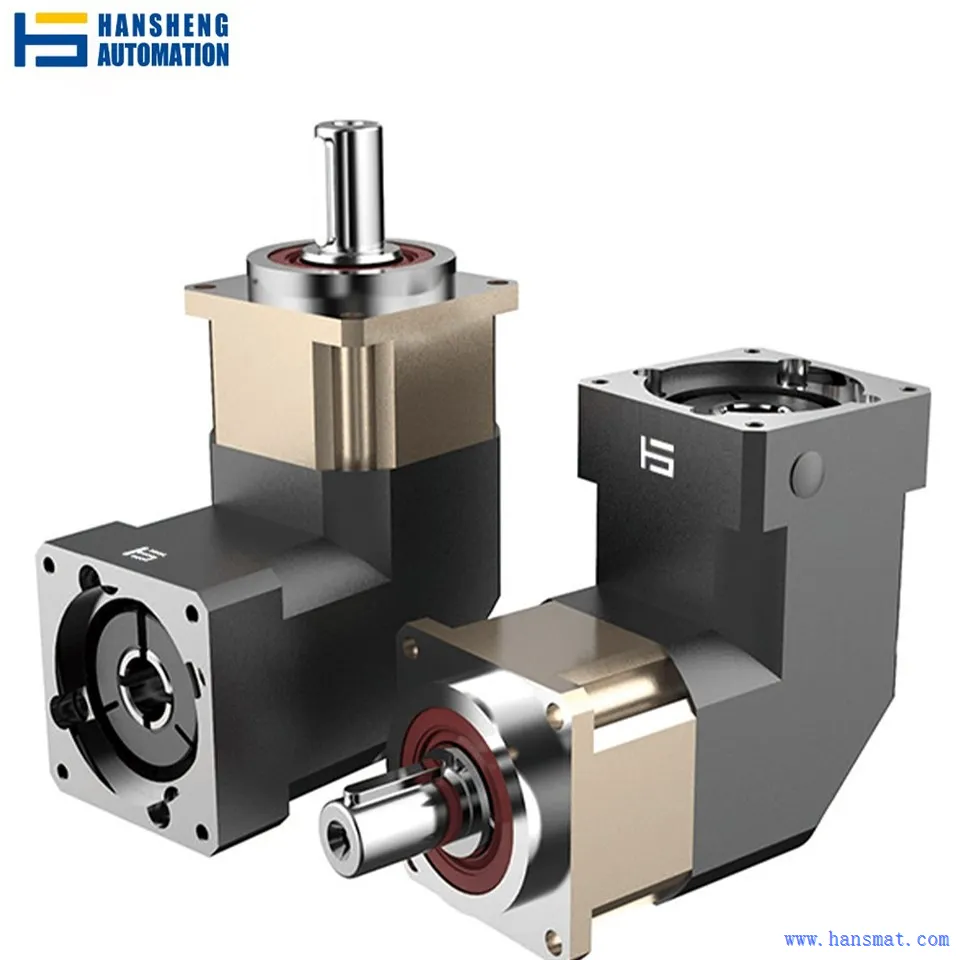

Het compacte haakse-ontwerp van de Hansheng PGHR115 haakse planetaire versnellingsbakken garandeert een groot koppel en nauwkeurigheid. De continue spelingscorrectietechnologie in deze versnellingsbakken garandeert een lage speling gedurende hun hele levensduur.
Een zeer nauwkeurige, compacte planetaire tandwielkast met een haaks ontwerp die veel wordt gebruikt in veeleisende industriële sectoren zoals automatisering, robotica, verpakkingsmachines en CNC-apparatuur. Het combineert de voordelen van een haakse transmissie en een planetaire versnellingsbak, waardoor een hoog koppel, een hoog rendement en betrouwbare prestaties worden geboden.
Grote gekruiste rollagers zijn direct bestand tegen zware belastingen en zorgen voor een grote momentstijfheid, waardoor ze fungeren als uitgaande flenzen. De haakse planetaire tandwielen uit de PGHR-serie zijn verkrijgbaar met flensuitgangen, gladde uitgaande assen of assen met centrale gaten met spie en schroefdraad.
Wat zijn de kenmerken van dit product?
PGHR115 haakse planetaire versnellingsbakken maken gebruik van nauwkeurig bewerkte planetaire tandwielen en haakse tandwielen met een versnellingsbaknauwkeurigheid van 6 boogminuten, en voldoen daarmee aan de strenge criteria voor positioneringsnauwkeurigheid bij toepassingen zoals industriële robots en geautomatiseerde productielijnen.
Dankzij het planetaire tandwieloverbrengingssysteem kan de PGHR115 een koppel tot 1000 Nm leveren, terwijl het kleine ontwerp toch sterke krachtoverbrengingsmogelijkheden biedt in een beperkt gebied.
Hoog rendement: deze versnellingsbak kan effectief blijven werken, zelfs bij hoge- snelheden en hoge belasting, waardoor het energieverlies wordt verminderd en de algemene systeemefficiëntie wordt verhoogd. Het rendement van de versnellingsbak bedraagt maar liefst 95%.
PGHR115 maakt gebruik van een rechthoekig ontwerp, dat vooral geschikt is voor mechanische apparatuur die een vereenvoudigde lay-out nodig heeft en kan helpen de installatieruimte efficiënt te verminderen. De modulaire architectuur maakt het ook eenvoudig om het te combineren met verschillende motoren en uitrustingen, omdat je het naar wens kunt inrichten.
Laag geluidsniveau en weinig speling: het spiraalvormige tandwielontwerp optimaliseert de soepele tandwieloverbrenging, zodat het loopgeluid minder dan 65 dB bedraagt. Bovendien is het ontwerp voor nauwkeurige positionering geschikt voor gebruik in de rug, dat zorgvuldig is afgesteld om de ruimte in de rug binnen 3-5 boogminuten te beheren.
Productvoordelen
PGHR115 biedt aanpasbare oplossingen voor veel industriële toepassingen, omdat het een spectrum aan reductieverhoudingen biedt van 3:1 tot 100:1 om te voldoen aan de snelheids- en koppelbehoeften onder uiteenlopende bedrijfssituaties.
Deze versnellingsbak is gemaakt van gelegeerd staal met een hoge{0}}sterkte. Deze heeft oppervlaktebehandelingstechnieken ondergaan, waaronder carboneren en afschrikken, die een grote slijtvastheid en hoge weerstand tegen vermoeidheid hebben, waardoor een lange levensduur in veeleisende omgevingen wordt gegarandeerd. Het onderhoudsarme ontwerp verlaagt de bedrijfskosten en verhoogt de effectiviteit van de productie van apparatuur.
PGHR115 is uitgebreid relevant voor tal van soorten industriële apparatuur, omdat het verschillende installatietechnieken ondersteunt en compatibel is met verschillende servomotoren en stappenmotoren.
Met zijn grote precisie, hoge efficiëntie en brede toepassingsmogelijkheden biedt de PGHR115 haakse planetaire versnellingsbak over het algemeen uitstekende antwoorden voor industriële automatisering en toepassingen voor precisieversnellingsbakken.
Technische parameter
Afmetingen: PGHR115 heeft een flens van 115 mm en een kleine constructie, geschikt voor installatievereisten voor apparatuur in beperkte ruimte. Meestal ligt het gewicht, afhankelijk van de specifieke opstelling en reductieverhouding, tussen 8 en 12 kg.
Van 3:1 tot 100:1 bieden optionele reductieverhoudingen een grote verscheidenheid aan keuzes om aan verschillende koppel- en snelheidsbehoeften te voldoen. Typische reductieverhoudingen zijn 3:1, 5:1, 10:1, 20:1, 30:1, enz.
Efficiëntie: Terwijl in de versnellingsbak van de tweede trap het rendement ongeveer 92% bedraagt, wat een minimaal vermogensverlies garandeert, is het rendement in de versnellingsbak van de eerste trap maar liefst 95%.
Door de verminderde verhouding en ingangssnelheid kan het nominale uitgangskoppel variëren tussen 220 Nm en 300 Nm. Deze waarde komt in aanmerking voor toepassingen die een hoog koppel vereisen, zoals die van zware- automatiseringstools en robots. Ontworpen om in korte tijd aanzienlijke lasten op te vangen, reikt het maximale momentane koppel tot driemaal het gespecificeerde koppel.
Ontwerp met lage speling: de standaard speling ligt tussen 3-5 boogminuten; modellen met hoge precisie kunnen binnen < 3 boogminuten worden geregeld, geschikt voor werksituaties met zeer hoge precisiebehoeften, waaronder CNC-bewerkingscentra en precisierobotsystemen.
De maximale ingangssnelheid tot 6000 RPM is geschikt voor omstandigheden die worden aangedreven door hoge- servomotoren of stappenmotoren. Het wordt aanbevolen om onder de 3000 RPM te werken, omdat de aanbevolen ingangssnelheid de levensduur van de versnellingsbak helpt garanderen.
Geluidsniveau: Bijzonder geschikt voor locaties met strenge eisen op het gebied van geluidsbeheersing, zoals elektronische assemblage of medische apparatuur. Het geluidsniveau tijdens bedrijf bedraagt minder dan 70 dB.
radiale en axiale belastingen:
Maximale radiale belasting: 2500N maakt weerstand mogelijk. Maximale axiale belasting: garandeert een stabiele werking onder zware belastingen doordat het 3000N kan weerstaan.
Deze versnellingsbak is compatibel met verschillende servomotoren en stappenmotoren en biedt verschillende installatietechnieken, waaronder flensinstallatie en asinstallatie. De uitgaande as is massief of hol uitgevoerd en ondersteunt een spiebaan- of klemverbinding.
